1、普通壓力表
技(jì )術參數
型号 | Y-40
Y-40Z | Y-60 Y-60Z Y-60ZT | Y-100
Y-100ZT | Y-150
Y-150ZT | Y-200
Y-250 |
公稱直徑mm | Φ40 | Φ60 | Φ100 | Φ150 | Φ200、Φ250 |
接頭螺紋 | M10×1 | M14×1.5 | M20×1.5 | ||
精确度等級 | 2.5 | 1.5 | |||
測量範圍MPa | 0～0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6 | 0～0.6；1； 1.6；2.5；4；6 | |||
0~10;16;25 | 0~10;16;25;40;60 | ||||
0.1~0 | -0.1～0；-0.1～0.6；0.15；0.3；0.5；0.9；1.5；2.4 | ||||
使用環境條件：-40℃～70℃，相對濕度不大于 85%
溫度影響：不大于0.4％/10℃（使用濕度偏離20±5℃）

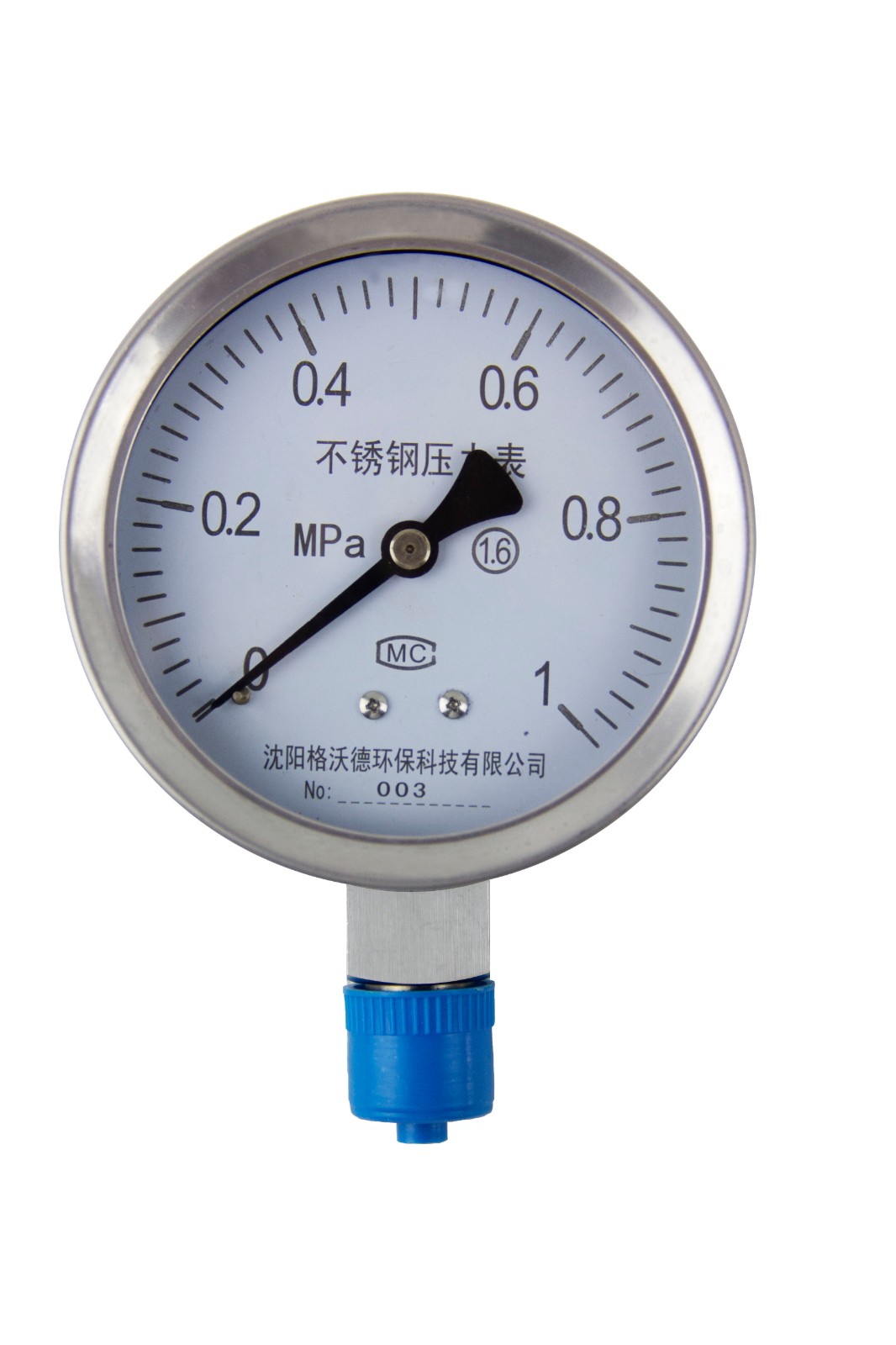

2、全不鏽鋼壓力表
技(jì )術參數
• 精度等級 ：±1.0%；±1.6% ；±2.5%。
• 表殼直徑：60mm；100mm ；150mm ；200mm。
• 表殼材質：304不鏽鋼 ，316不鏽鋼。
• 表殼形式：安全殼構造，隔闆裝置後釋放
• 彈性元件及接頭體材質：304； 316，彈性元件與接頭體氩弧焊接 。
• 機芯材質： 304不鏽鋼，316不鏽鋼。
• 接頭螺紋：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。
• 測量範圍：－0.1~0 MPa或,0.1~160 MPa
• 指針： 普通
• 表玻璃： 有機玻璃、安全型雙層玻璃
• 耐震型充填材質 甘油98%（可選擇矽油、氟油或其它類别）
• 使用環境溫度：
（1）-25~70℃(外殼内充液)
（2）-40~70℃(外殼内不充液)
• 溫度影響：
不大于0.4%/10℃(使用溫度偏離20±5℃)
• 抗工作環境振動：
V•H•4級(外殼内充液) V•H•3級(外殼内不充液)
3、YTP防強腐全塑隔膜式壓力表
技(jì )術參數
• 精度等級：±1.6%,±2.5%;
• 隔膜材料：OCr18Ni12Mo2(316)，哈氏合金C(H276c)，蒙乃爾合金(Cu30Ni70)，钽合金(Ta)，氟塑料(PTFE)
• 隔離器材料：耐酸不鏽鋼，含钼不鏽鋼，氟塑料。
• 密封墊圈材料：丁晴橡膠，氟塑料。
• 密封液：矽油、植物油
• 執行标準：JB/T8624-1997
• 溫度影響:因密封液的熱膨脹及隔膜剛度與溫度有關，在使用溫度偏離20℃±5℃時，受溫度影響有一個誤差，其值為0.1%/℃。
• 液位差：軟管連接的隔膜壓力表在安裝時若受壓部與壓力儀表處不同位置，其液位差将形成一個壓力差ΔP的影響，ΔP=密封液比重×液位差。
4、不鏽鋼電接點壓力表
技(jì )術參數
型号 | YXC-100ZQ | YXC-150ZQ | YXC-100 | YXC-150 | YXC-100TQ | YXC-150TQ |
結構形式 | 軸向帶前邊 | 徑向無邊 | 徑向帶前邊 | / | / | / |
測量範圍MPa | -0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.40-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60;100 | / | / | / | / | / |
精确度% | ± 1.6 | / | / | / | / | / |
接點電參數 | 工作電壓 | 380VAC;220VDC | / | / | / | / |
最大工作電流 | 1A | / | / | / | / | / |
持續電流 | 0.6A | / | / | / | / | / |
最大功率（無感負載） | 20VA | / | / | / | / | / |
連接器 | X14K4P | 防水接線盒 | X14K4P | 防水接線盒 | X14K4P | / |
