概述

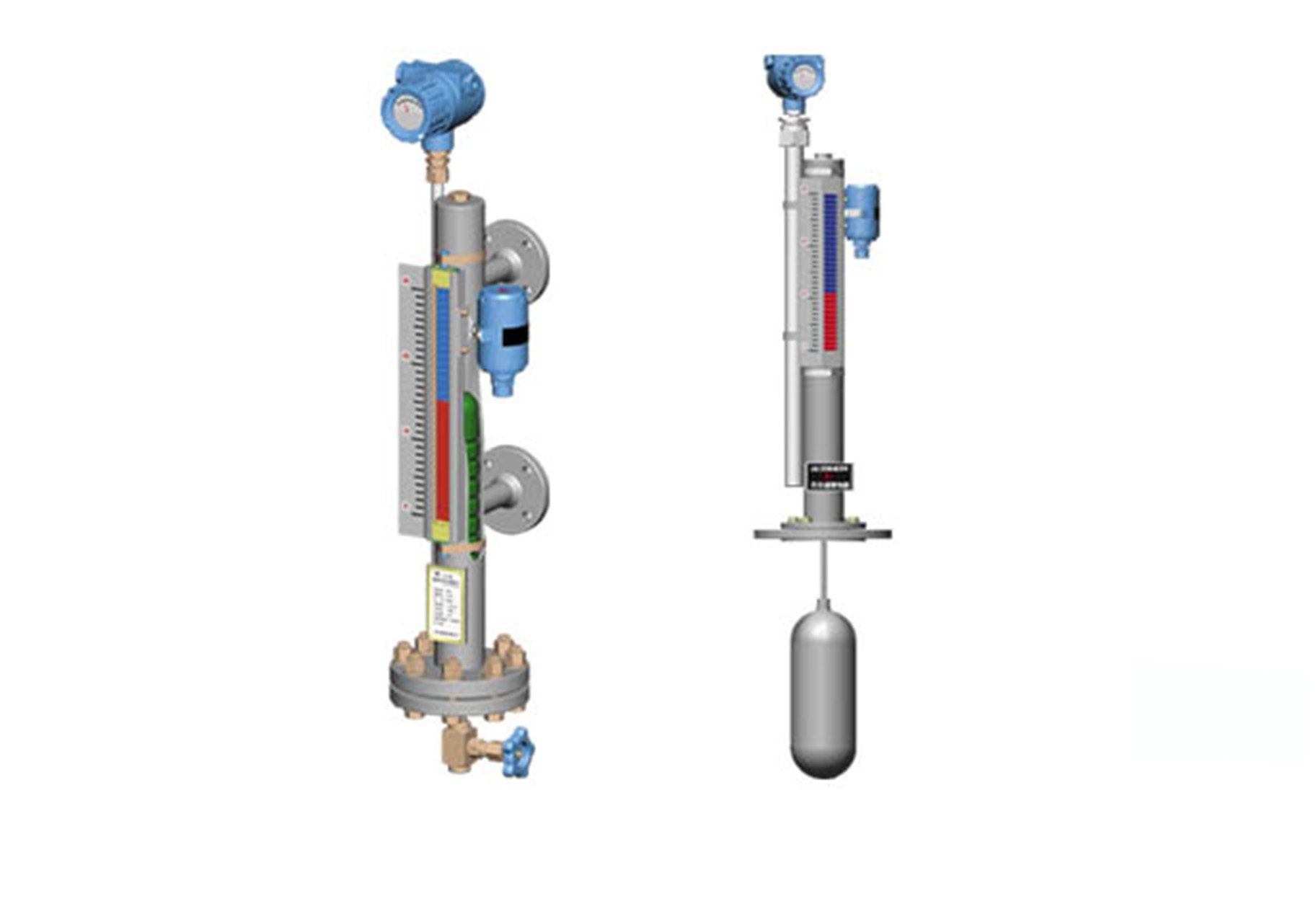

WOGA-UHC型磁性浮子液位計、WOGA-UQC型磁性浮球液位計主要由本體部分、就地指示器等組成。UHC型磁性浮子式液位計通過與工藝容器相連的筒體内浮子随液面（或界面）的上下移動，由浮子内的磁鋼驅動磁性翻闆指示器，用紅白兩色（液紅氣白）明顯直觀地指示出工藝容器内的液位或界位。WOGA-UQC型磁性浮球液位計直接安裝于容器頂部，通過浮球随液面（或界面）上、下移動帶動磁性連杆上、下移動，由磁性連杆内的磁鋼驅動磁性翻闆指示器，用紅白兩色（液紅氣白）明顯直觀地指示出工藝容器内的液位或界位。若與遠傳變送器及上、下限報警器配套使用，WOGA-UHC、WOGA-UQC型液位計能方便地實現液位信号的遠距離傳送和自動控制。

主要技(jì )術參數
1.就地顯示部分：
1.1 WOGA-UHC普通型磁性浮子液位計
适用範圍：該液位計是最常用的側裝式磁浮子液位計，适用于公稱壓力不大于6.3MPa，工作溫度低于300℃的液體介質的液位測量。
量 程：300mm～6000mm（加大量程可特殊制作）
公稱壓力：≤6.3MPa
公稱通徑： DN25（或按用戶要求）
環境溫度：-40℃～＋80℃
工作溫度：≤300℃
測量精度：±5mm
介質密度：液位：ρ≥0.45g/cm3 界位：ρ1-ρ2≥0.16g/cm3
接液材質：304、316L或按用戶要求
法蘭标準：HG/T20592-2009,HG/T20615-2009或按用戶要求
1.2 UHC.GY高壓型磁性浮子液位計
适用範圍：适用于公稱壓力為10MPa～16MPa，工作溫度低于
300℃的高壓場合的液位測量。
量 程：300mm～6000mm（加大量程可特殊制作）
公稱壓力：10MPa～16MPa
公稱通徑：DN25（或按用戶要求）
環境溫度：-40℃～＋80℃
工作溫度：≤300℃
測量精度：±5mm
介質密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.16g/cm3
接液材質：304、316L或按用戶要求
法蘭标準：HG/T20592-2009,HG/T20615-2009或按用戶要求
1.3 UHC.GW高溫型磁性浮子液位計
适用範圍：适用于公稱壓力不超過11MPa，工作溫度為
＋300℃～＋450℃的高溫場合的液位測量。
量 程：300mm～6000mm（加大量程可特殊制作）
公稱壓力：≤11.0MPa
公稱通徑：DN25（或按用戶要求）
環境溫度：-40℃～＋80℃
工作溫度：＋300℃～＋450℃
測量精度：±5mm
介質密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.16g/cm3
接液材質：304、316L或按用戶要求
法蘭标準：HG/T20592-2009,HG/T20615-2009或按用戶要求
1.4 WOGA-UHC.F防腐型磁性浮子液位計
适用範圍: 304外筒内襯PTFE，适用于石油、化工等行業的強腐蝕場合的液位測量。
量 程：300mm～6000mm
公稱壓力：≤2.5MPa
公稱通徑：DN25（或按用戶要求）
環境溫度：-40℃～＋80℃
工作溫度：-30℃～＋200℃
測量精度：±5mm
介質密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.16g/cm3
接液材質：外筒304内襯PTFE，浮子PTFE
法蘭标準：HG/T20592-2009,HG/T20615-2009或按用戶要求
1.5 UHC.O真空夾套型磁性浮子液位計
适用範圍: 适用于低溫、易結霜場合的液位測量。
量 程：300mm～6000mm
公稱壓力：≤6.3MPa
公稱通徑：DN25（或按用戶要求）
環境溫度：-40℃～＋80℃
工作溫度：-196℃～0℃
測量精度：±5mm
介質密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.16g/cm3
接液材質：304、316L或按用戶要求
法蘭标準：HG/T20592-2009,HG/T20615-2009或按用戶要求
1.6 UQC頂裝式磁性浮球液位計
适用範圍: 适用于各種地下儲罐及側面不宜開口的容器的液位測量。
量 程：0mm～4000mm
公稱壓力：≤2.5MPa
公稱通徑：DN150
環境溫度：-40℃～＋80℃
工作溫度：-40℃～＋300℃
測量精度：±5mm
介質密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.16g/cm3
接液材質：304、316L或按用戶要求
法蘭标準：HG/T20592-2009,HG/T20615-2009或按用戶要求

2. 遠傳部分
遠傳變送器分為幹簧-電阻式遠傳液位計變送器和磁緻伸縮遠傳液位計變送器兩種形式。
2.1 幹簧-電阻式遠傳液位變送器
遠傳裝置捆綁于筒體外側，當浮子随液位上下移動時，對應于液位值的幹簧管受浮子磁場的作用而吸合，從而阻值和電流發生變化，經轉換電路轉化成4～20mADC信号從而達到遠傳目的。
量 程：300mm～6000mm（任意選用，加大量程可特殊制作）
供電電壓：24V DC
輸出信号：DC 4mA～20mA
環境溫度：-40℃～＋80℃
工作溫度：-40℃～＋120℃
測量精度：±5mm
防護等級：IP67
電源引入口：M20×1.5（内螺紋）或按用戶要求
防爆型式：隔爆型：ExdⅡCT4～T6 本安型：ExiaⅡCT4～T6
2.2 磁緻伸縮遠傳液位計變送器
遠傳裝置捆綁于筒體外側，遠傳測量管内有一根磁緻伸縮線，借助微處理器控制的傳感器電路，沿磁緻伸縮發射電流脈沖，從而在磁緻伸縮線周圍産生一個環形磁場。浮子内部的磁鋼，使磁緻伸縮線沿軸向磁化。兩個磁場疊加處會産生一個扭轉脈沖，它沿磁緻伸縮線傳達到傳感器頂端，脈沖傳送時間将被電路單元獲取并計算，從而确定浮子位置。
量 程：300mm～6000mm（任意選用，加大量程可特殊制作）
供電電壓：24V DC
輸出信号：4mA～20mA DC帶HART協議
環境溫度：-40℃～＋80℃
工作溫度：-40, ℃～＋450℃
測量精度：±5mm
防護等級：IP68
電源引入口：M20×1.5（内螺紋）
防爆型式：隔爆型：ExdⅡCT4～T6 本安型：ExiaⅡCT4～T6

 3. 上、下限報警器
安裝在筒體外側,可任意調整位置。
輸出信号：一常開、一常閉
環境溫度：-40℃～+80℃
工作壽命：≥105次
防護等級：IP67
電源引入口：M20×1.5（内螺紋）或按用戶要求
測量精度：±5mm
觸點容量：AC200VA，DC50W
産品選型表

注：如公稱壓力等級超出表中選項，可參照産品選型表給出與實際要求相近的型号；
選型舉例：
WOGA-UHC-MSCF0.8/0.5-1800dWL2為帶就地指示器，帶幹簧-電阻式遠傳變送器（非智能型），帶上、下限報警器，公稱壓力1.6MPa，測量界位，介質密度分别為0.8g/cm3和0.5g/cm3，量程為1800mm，隔爆型，帶蒸汽夾套，下帶排污閥的的磁浮子液位計。
