原理
導波雷達發出的高頻微波脈沖沿着探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。
容器中存在兩種不同介質，當上面一層的介質介電常數較小，而下面的介質介電常數較大時，高頻微脈沖沿着探測組件傳播遇到上層介質時，由于其介電常數較小，因而有極少的能量被這一層介面反射，而大部分能量穿透上層介質繼續向下傳播，遇到兩層的介面時，由于下層介質的介電常數較大，因而會有較大的能量被反射回來。因而導波雷達是可以測量兩種不同介質的介面，其測量條件是上層介質不導電或其介電常數比下層介質介電常數小10以上。

特點
由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技(jì )術，導波雷達物位計可以應用于各種複雜工況。
多種過程連接方式及探測組件的型式，使得GDGW5X系列導波雷達物位計适于各種複雜工況及應用場合。如：高溫、高壓及小介電常數介質等。采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器内，對人體及環境均無傷害。
特　　征：　　　　多種專利天線，抗凝結，抗蒸汽。
應　　用：　　　　适用于帶揮發性物質或蒸汽的環境下的液體測量（如：焦化行業）；适應過程條件複雜
　　　　　　　　　的環境。
最大量程：　　　　30m
測量精度：　　　　±10mm
過程連接：　　　　G1½A/G2A/1½NPT
探測組件材料：　　不鏽鋼316L /PTFE
鋼纜/棒直徑：　　 Φ4mm、Φ6mm/Φ10mm
過程溫度：　　　　-40…150°C
過程壓力：　　　　-1.0…40bar
信号輸出：　　　　兩線制 4…20mA/HART

詳細介紹：

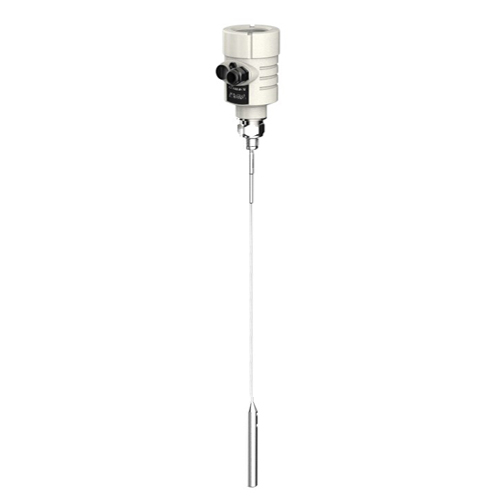

GDGW51
許可證
P   标準型（非防爆）
I   本安型（Exia IIC T6）
C   本安型+船用許可證（Exia IIC T6）
G   本安型+隔爆型（Exd [ia]ia IIC T6）
探測組件型式/材料
A   纜式/不鏽鋼316L/PTFE
B   棒式/不鏽鋼316L/PTFE
C   加長PP/纜式/不鏽鋼316L
D   加長PP/棒式/不鏽鋼316L
E   加長PTFE/纜式/不鏽鋼316L
F   加長PTFE/棒式/不鏽鋼316L
X   特殊定制
過程連接
GP  螺紋  G1½A
KP  螺紋  G2A
NP  螺紋  1½NPT
YP  特殊制定
密封/過程溫度
A  Viton 氟橡膠/（-30～150）℃
B  Kalrez全氟化橡膠/（-40～150)℃
電子組件
B   (4～20)mA/HART兩線制
C   (4～20)mA/(22.8～26.4)V DC /HART兩線/四線制
D   (198～242)V AC/HART四線制
外殼/防護等級（注）
A   鋁/IP67
B   塑料/IP66
D   鋁兩腔/IP67
G   不鏽鋼316L/IP67
電纜進線
M   M20x1.5
N   ½NPT
現場顯示/編程
A  帶
X  不帶
纜（棒）長
5位數字（單位:mm）
注: 本安型（Exia IIC T6）隻限用“B”電子組件及“A”型外殼；本安+船用許可證（Exia IIC T6）隻限用“B”電子組件及“G”型外殼；本安+隔爆型（Exd [ia]ia IIC T6）隻限用“C”“D”電子組件及“D”型外殼; 标配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.
