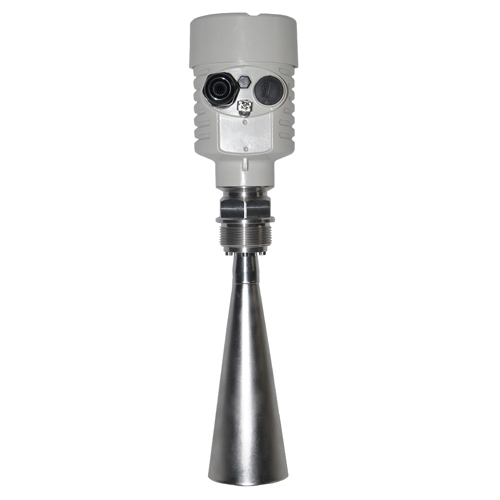

WOGA-RLM826x系列雷達物位計
時間:2022-01-11點擊量:0


雷達物位計

特  征: 多種專利天線,抗結露、結晶、挂料、粉塵,波束集中。克服6G雷達天線,易堵、
      尺寸大、發射角大、測量不準确、測量距離短等缺點。
應  用: 散裝物位測量的最佳選擇,适用于水泥、電力、鋼鐵行業中大量程、高粉塵、高
      溫、低介電常數介質的測量。
最大量程: 70m
測量精度: ±15mm
天線材料: (T型)不鏽鋼316L喇叭/PTFE振子
      (V型)不鏽鋼316L/PTFE振子
      (W型)不鏽鋼316L/PTFE振子
天線結構: (T型)尖錐形振子,防凝結物差
      (V型)錐面振子,防凝結物
      (W型)抛物面天線,4度開角
過程溫度: (T型)(-40~200)°C
      (V型)(-40~200)°C
      (W型)(-40~200)°C
過程壓力: (T型)(-0.1~4)MPa
      (V型)(-0.1~0.3)MPa
      (W型)(-0.1~4)MPa
頻率範圍: 26GHz
信号輸出: (4~20)mA/HART
電  源: 兩線制/四線制

詳細介紹:
許可證
P   标準型(非防爆)
I   本安型(Exia IIC T6)
C   本安型+船用許可證(準備中)
G   本安型+隔爆型(Exd [ia]ia IIC T6)
天線型式/材料
B   (T型)喇叭天線Φ48mm/不鏽鋼316L
C   (T型)喇叭天線Φ78mm/不鏽鋼316L
H   (T型)喇叭天線Φ98mm/不鏽鋼316L
I   (T型)喇叭天線Φ98mm(加長)/不鏽鋼316L
J   (T型)喇叭天線Φ123mm/不鏽鋼316L
K   (S型)喇叭天線Φ98mm/PP/帶PTFE罩
L   (S型)喇叭天線Φ98mm(加長)/PP/PTFE罩
M   (V型)喇叭天線Φ98mm/不鏽鋼316L/PTFE罩
N   (V型)喇叭天線Φ98mm(加長)/不鏽鋼316L/PTFE罩
P   (V型)喇叭天線Φ123mm/不鏽鋼316L/PTFE罩
Q   (W型)抛物面天線Φ195mm/不鏽鋼316L
R   (W型)抛物面天線Φ246mm/不鏽鋼316L
X   特殊定制
過程連接/材料
GP  (H)螺紋  G1½A/不鏽鋼316L
GA  (H)螺紋  1½NPT/不鏽鋼316L
GB  (G)螺紋  G1½A/PP
GC  (J)螺紋  G1½A/不鏽鋼316L/溫度(-60~250)℃
GD  (K)螺紋  G1½A/不鏽鋼316L/溫度(-60~400)℃、壓強40MPa
GE  (I)螺紋  G1½A/不鏽鋼316L(帶吹掃)
GX  特殊定制
密封/過程溫度
2  Viton(-60~150)℃
3  Kalrez(-60~250)℃
4  石墨(-60~400)℃
電子組件
B   (4~20)mA/HART兩線制
C   (4~20)mA/(22.8~26.4)V DC /HART兩線/四線制
D   (198~242)V AC/HART四線制
外殼/防護等級
A   鋁/IP67
B   塑料/IP66
D   鋁兩腔/IP67
G   不鏽鋼316L/IP67
電纜進線
M   M20x1.5
N   ½NPT
現場顯示/編程
A  帶
X  不帶
注: 本安型(Exia IIC T6)隻限用“B”電子組件及“A”型外殼;本安+船用許可證(Exia IIC T6)
    隻限用“B”電子組件及“G”型外殼;本安+隔爆型(Exd [ia]ia IIC T6)隻限用“C”“D”
    電子組件及“D”型外殼; 标配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.
